ZGB 系列数控高速直线钢丝编织机





ZGB 系列数控高速直线钢丝编织机
概述:

本机是我公司研发制造的一种新型钢丝编织机,本机采用控制旋转原理,锭子按圆形轨道做圆周直线运动,它突破了国内外传统钢丝编织 8 字交接原理,本机是具有技术专业科技含量高的一款新型钢丝编织机。

ZGB 系列数控高速直线钢丝编织机结构及特点:

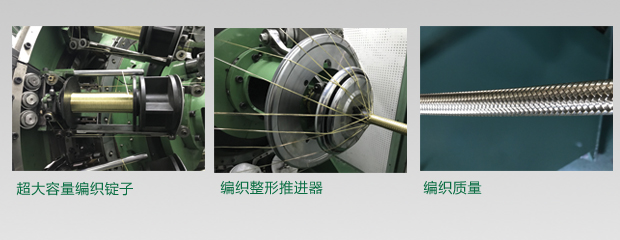

1.本机采用控制式旋转原理,锭子圆周直线运动,保障了放线涨力的稳定,提高了编织产品质量;
2.整形驱动机构设计,使编织更准确,提高了编织精度,大幅度的提高了编织质量;
3.采用锭子圆周直线运动设计,提高了锭子转速,大幅度提高了生产效率;
4.特大容线量,节省了钢丝浪费,减少了换线频率,提高了工作效率,降低了生产成本;

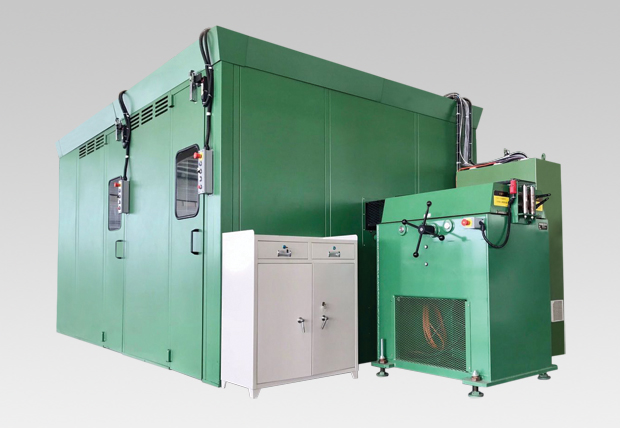

5.全封闭消音结构,保障了操作工人安全生产,优化了工作环境;
6.采用全自动数字化控制,提高了机械精度,降低了工人的操作技能,实现了一人操作多机的工作方式;
7.门控启停报警功能;
8.断线自动停车功能;
9.人机界面参数设置;
10.定长编织功能;
11.故障提示功能;
12.三色报警提示。

主要技术参数:
ZGB系列数控高速直线钢丝编织机
产品型号
锭子最
大转速
(r/min)
编织
节距
(mm)
最大编织
胶管径
(mm)
中心
高度
(mm)
总功率
(kw)
编织
角度
线轴
容线量
(kg)
外形尺寸
(长×宽×高)
ZGB16-2S
90
15-70
Φ10
1311
18
54°44'
11.4
6433×2539×2590
ZGB20-2S
80
15-75
Φ13
1311
24
54°44'
13.3
6433×2539×2590
ZGB24-2S
68
15-90
Φ25
1311
24
54°44'
13.3
6433×2539×2590
ZGB36-2S
45
15-130
Φ32
1311
24
54°44'
13.3
6433×3055×2598
