产品→ 钢丝编织机系列

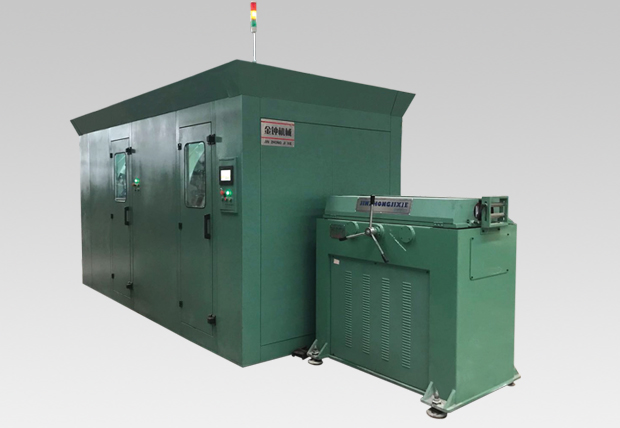

BJZ 系列数控高速钢丝编织机




BJZ系列高速编织机结构及特点:

1.BJZ 系列钢丝编织机是我公司自行研发设计的一种高速钢丝编织机。
2.本机具有转速高同比普通钢丝编织机提高工作效率1倍以上,操作简便,精度高。
3.本机全部采用自动化控制,PLC+人机对话界面和伺服驱动马达。大幅度提高了编织精度,降低了工人的操作难度。
4.全封闭式结构降低了设备噪音并提高了工人安全性能。

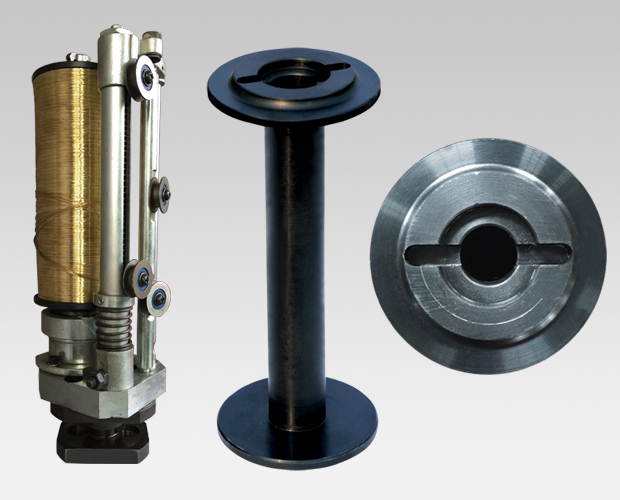

5.大容量线轴,节省了钢丝浪费和减少了换线频率,提高了工作效率。
6.无中胶停止报警功能,断线停止报警功能。
7.定长编织功能。
8.故障检测功能。
9.三色报警提示。

主要技术参数:
BJZ 系列单盘数控高速钢丝编织机主要技术参数
产品型号
锭子
转速
(r/min)
编织
节距
(mm)

最大编织
胶管直径(mm)

中心
高度
(mm)
总功率
(kw)
编织
角度
线轴容
线量
(kg)
外形尺寸
(长×宽×高)
BJZ-16
45
13-71
Φ10
1080
8.5
54°44'
7.5
3765×1728×2150
BJZ-20
35
15-92
Φ13
1080
10.5
54°44'
7.5
3765×1728×2150
BJZ-24
30
18-110
Φ25
1080
10.5
54°44'
7.5
3765×1728×2150
BJZ-36
18
30-179
Φ51
1300
14
54°44'
7.5
4027×1980×2450

BJZ系列双盘数控高速钢丝编织机主要技术参数
产品型号
锭子
转速
(r/min)
编织
节距
(mm)
最大编织
胶管直径
(mm)
中心
高度
(mm)
总功率
(kw)
编织
角度
线轴容
线量
(kg)
外形尺寸
(长×宽×高)
BJZ16-2S
45
13-71
Φ10
1080
8.5
54°44'
7.5
5713×1728×2150
BJZ20=2S
35
15-92
Φ13
1080
10.5
54°44'
7.5
5713×1728×2150
BJZ24-2S
30
18-110
Φ25
1080
10.5
54°44'
7.5
5713×1728×2150
BJZ36-2S
18
30-179
Φ51
1300
14
54°44'
7.5
6185×1980×2450
