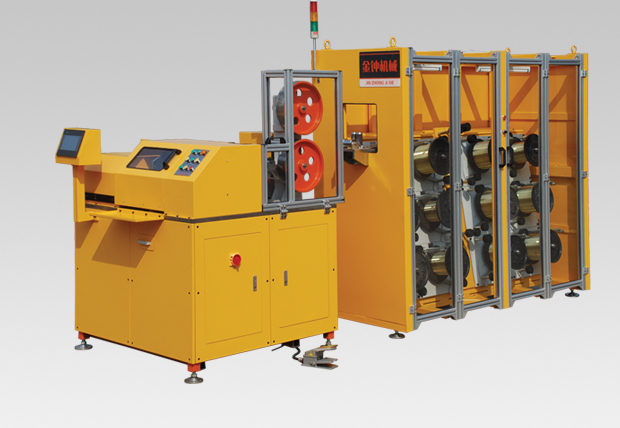

ZHG-B 系列高速钢丝合股机



ZHG-B 系列高速钢丝合股机
概述:

本设备是一种钢丝编织机辅助设备,主要用于将多根钢丝按照一定顺序缠绕在钢丝编织机机轴上供钢丝编织机编织时使用。
ZHG-B系列合股机是我公司自行研发设计制作的第四代钢丝合股机。

ZHG-B系列钢丝合股机结构特点

1.收线部分采用全数字化自动控制(PLC+人机界面)。

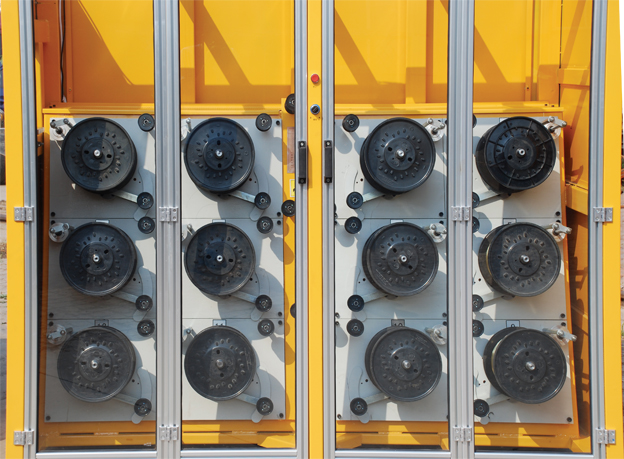

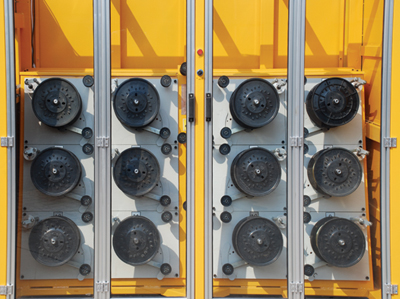

2.放线部分采用制动式放线专用电机控制放线涨力,具有放线涨力精准恒定的特点。
3.确定涨力后永久不变。
4.断线自动停车。
5.定长收线功能。
6.三色报警灯。
7.故障提示功能。

主要技术参数:
ZHG-B系列钢丝合股机
产品型号
收线
速度
(m/s)
收线
控制方式
放线
控制方式
线轴最大
直径(mm)
钢丝直径
(mm)
合股
数量
(最大)
外形尺寸
(长×宽×高)
ZHG-B-12
10
PLC+人机界面
电气控制
Φ180
Φ0.2-Φ0.4
12
3658×1160×1840
ZHG-B-18
10
PLC+人机界面
电气控制
Φ180
Φ0.2-Φ0.4
18
4533×1130×1840
