钢丝缠绕机系列

SCR系列缠绕机的辅助设备

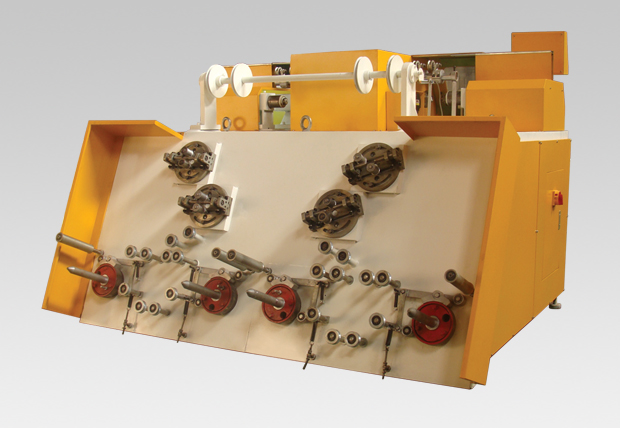

钢丝预定成型机
SYC-4系列普通型钢丝预定成型机特点:

1.该设备主要是为SCR系列缠绕机提供机下钢丝预定成型和线轴导线的作用。
2.配备数控系统,采用(PLC+人机对话触摸屏)大幅度降低了员工的操作难度,提升了排线、收线和钢丝成型的精度,同时也大大的提高了收线速度,降低了员工的使用数量。

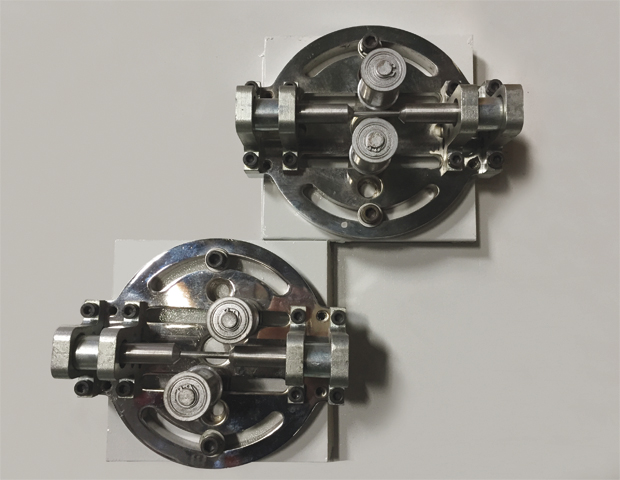

3.采用我公司自行研发设计的滚轮式成型机构,大幅度提高了成型精度,同时降低了传统成型机构在成型过程中对钢丝及钢丝表面的伤害。
4.增加了记米收线功能,保障了设备收线长度的准确定,减少了在生产过程中的钢丝浪费。

主要技术参数:

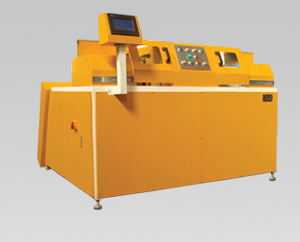

SYC-4 数控钢丝预定成型机
产品型号
主轴转数 (m/min)
线轴最大直径
(mm)
钢丝直径
(mm)

电机功率(kw)

外形尺寸
(长×宽×高)
SYC-4
150-220
Φ180
Φ0.2-Φ0.8
4kw
1380×1674×1196
