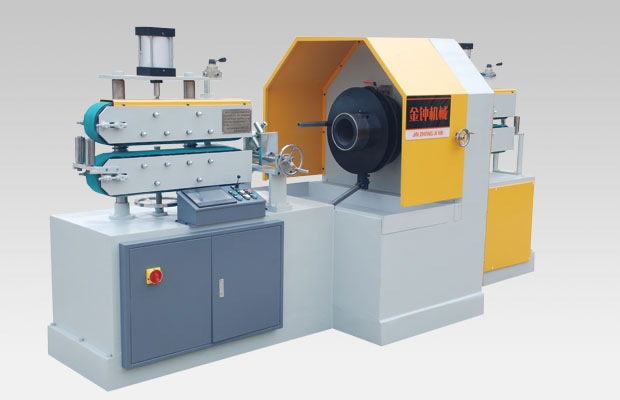

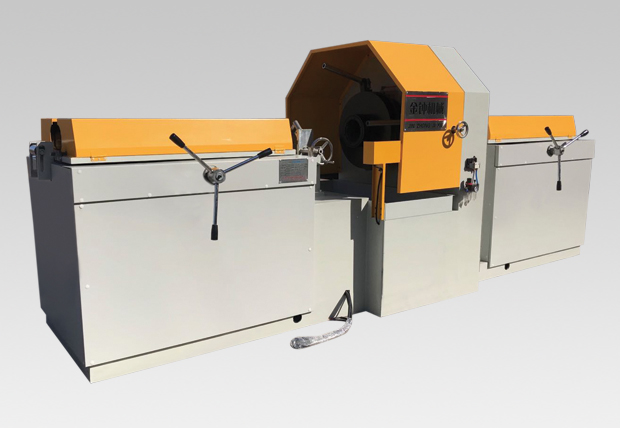

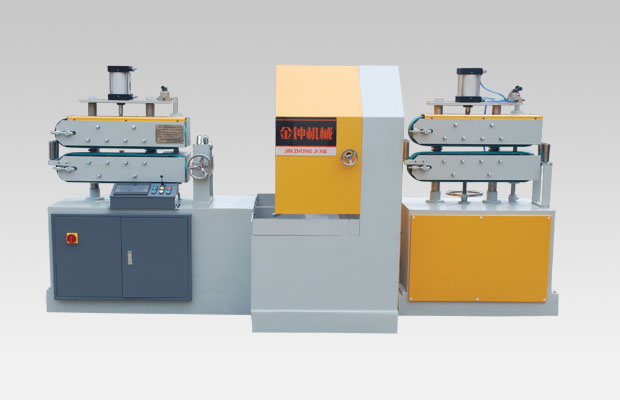

SCG 系列硬芯数控缠解水布机




SCG 系列硬芯数控缠解水布机
SCG系列硬芯数控缠解水布机结构及特点:

本机是我公司研发设计的新型数控缠解水布机,主要应用于钢芯法胶管缠解水布使用。
1.本机采用全自动化(PLC+人机界面)大幅度的提高了工作效率,降低了员工操作技能;
2.采用中心挂布结构,提高缠解布时的稳定性,并增加了装布容量,提高了工作效率;
3.解布自动监控,自动调节功能;
4.故障检测功能;
5.气动压紧功能(只适用于SCG-A系列)。

主要技术参数:
SCG系列硬芯数控缠解水布机
产品型号
中心高
(mm)
主轴
孔直径
(mm)
控制
型式
主盘
转速
(r/min)
牵引
结构
缠布范围
(mm)
缠绕节距 (mm)
挂布
形式

电机功率
(kw)

外形尺寸
(长×宽×高)
SCG150-A
1050
Φ150
数控
450
立式
Φ10-Φ51
30~70
中心
7
3401×1150×1577
SCG150-B
1050
Φ150
数控
450
卧式
Φ10-Φ102
30~70
中心
7
4000×1150×1577
SCG350-B
1359
Φ350
数控
300
卧式
Φ76-Φ152
30~70
中心
11.5
55377×1480×2084
