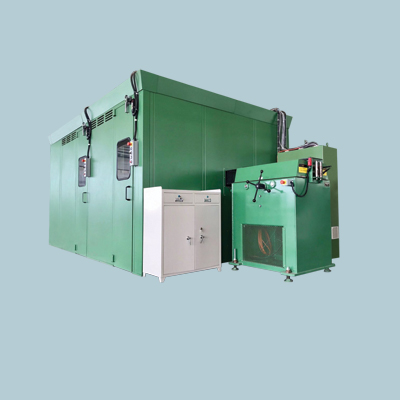

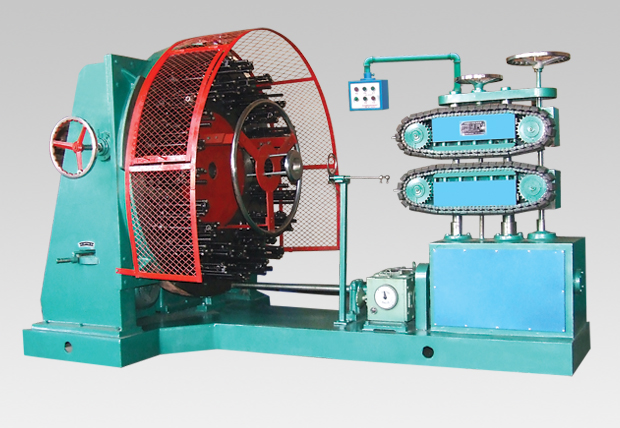

36锭数控经济型钢丝编织机

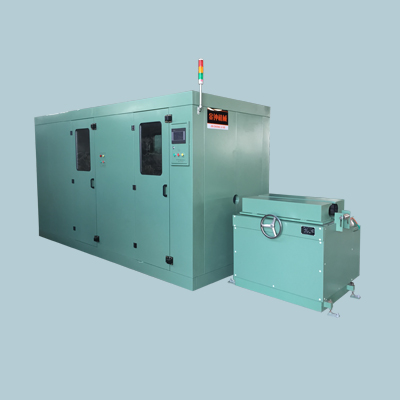

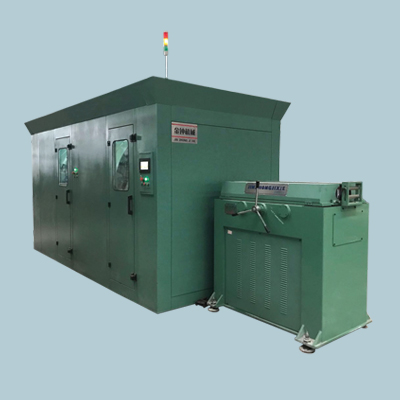

GAB系列数控经济型钢丝编织机
概述:

本机是我公司自行研发设计的一款新型数控经济型钢丝编织机,本款机型是基于GA系列钢丝编织机基础上的升级版,拥有噪音低、速度快、操作简单、编织效果好等特点。

GAB系列数控经济型钢丝编织机结构及特点:

1.本机外部采用全封闭式防护设计,在保障了员工安全操作的基础上,降低了设备在生产现场的噪音污染,同时提高了设备的外观质量。
2.采用全数字化控制系统(plc+人机对话界面)在实现了生产工艺数字化控制的基础上降低了员工的操作技能同时提高了产品质量稳定性。
3.导向盘为我公司自行研发设计的铁碳合金导向盘,具有使用寿命长的特点,同比国内普通球墨铸铁导向盘使用寿命提高了3-4倍。
4.本机零件全部采用我公司高精密数控设备加工,可实现零部件互换,降低了维修难度,同时提高设备工作效率30%以上。
5.本款机械配备我公司自行研发设计的新型高速锭子,在提高设备生产效率的基础上大幅度提高了设备的编织质量,同时锭子容线量为普通锭子的2倍,降低了在生产过程中的换线频率。
6.无中胶停止报警功能,断线停止报警功能。
7.定长编织功能。
8.故障检测功能。
9.三色报警灯提示功能。

主要技术参数:
GAB系列单盘数控经济型钢丝编织机
产品型号
锭子
转速
(r/min)
编织
节距
(mm)
最大编织
胶管直径 (mm)
中心
高度
(mm)
总功率
(kw)
编织
角度
线轴容
线量
(kg)
外形尺寸
(长×宽×高)
GAB-16
28
14-50
Φ10
900
6
54°44'
5.5
3574×1460×2100
GAB-20
22
14-60
Φ13
900
6
54°44'
5.5
3574×1460×2100
GAB-24
19
15-70
Φ25
900
6
54°44'
5.5
3574×1460×2100
GAB-36
12
26-135
Φ51
1000
8.5
54°44'
5.5
3804×1560×2200
GAB-48
8
65-273
Φ102
1163
12
54°44'
5.5
4300×2456×2100
GAB-72
4.5
90-389
Φ152
1525
19.5
54°44'
5.5
6265×2850×3066

GAB系列双盘数控经济型钢丝编织机
产品型号l
锭子
转速
(r/min)
编织
节距
(mm)
最大编织
胶管直径 (mm)
中心
高度
(mm)
总功率
(kw)
编织
角度
线轴容
线量
(kg)
外形尺寸
(长×宽×高)
GAB16-2S
28
14-50
Φ10
900
9
54°44'
5.5
5120×1460×2100
GAB20-2S
22
14-60
Φ13
900
9
54°44'
5.5
5120×1460×2100
GAB24-2S
19
15-70
Φ25
900
9
54°44'
5.5
5120×1460×2100
GAB36-2S
12
26-135
Φ51
1000
14
54°44'
5.5
5616×1560×2200
GAB48-2S
8
65-273
Φ102
1163
20
54°44'
5.5
6569×2456×2100
GAB78-2S
4.5
90-389
Φ152
1515
31.5
54°44'
5.5
9130×2850×3066
