本机是我公司自行研发设计的一款新型数控经济型钢丝编织机，本款机型是基于GA系列钢丝编织机基础上的升级版，拥有噪音低、速度快、操作简单、编织效果好等特点。
1.本机外部采用全封闭式防护设计，在保障了员工安全操作的基础上，降低了设备在生产现场的噪音污染，同时提高了设备的外观质量。
2.采用全数字化控制系统（plc＋人机对话界面）在实现了生产工艺数字化控制的基础上降低了员工的操作技能同时提高了产品质量稳定性。
3.导向盘为我公司自行研发设计的铁碳合金导向盘，具有使用寿命长的特点，同比国内普通球墨铸铁导向盘使用寿命提高了3-4倍。
4.本机零件全部采用我公司数控设备加工，可实现零部件互换，降低了维修难度，同时提高设备工作效率30％以上。
5.本款机械配备我公司自行研发设计的新型高速锭子，在提高设备生产效率的基础上大幅度提高了设备的编织质量，同时锭子容线量为普通锭子的2倍，降低了在生产过程中的换线频率。
6.无中胶停止报警功能，断线停止报警功能。
7.定长编织功能。
8.故障检测功能。
9.三色报警灯提示功能。
GAB系列单盘数控经济型钢丝编织机 |
||||||||
产品型号 |
锭子 转速 (r/min) |
编织 节距 (mm) |
最大编织 胶管直径 (mm) |
中心 高度 (mm) |
总功率 (kw) |
编织 角度 |
线轴容 线量 (kg) |
外形尺寸 （长×宽×高） |
GAB-16 |
28 |
14-50 |
Φ10 |
900 |
6 |
54°44' |
5.5 |
3574×1460×2100 |
GAB-20 |
22 |
14-60 |
Φ13 |
900 |
6 |
54°44' |
5.5 |
3574×1460×2100 |
GAB-24 |
19 |
15-70 |
Φ25 |
900 |
6 |
54°44' |
5.5 |
3574×1460×2100 |
GAB-36 |
12 |
26-135 |
Φ51 |
1000 |
8.5 |
54°44' |
5.5 |
3804×1560×2200 |
GAB-48 |
8 |
65-273 |
Φ102 |
1163 |
12 |
54°44' |
5.5 |
4300×2456×2100 |
GAB-72 |
4.5 |
90-389 |
Φ152 |
1525 |
19.5 |
54°44' |
5.5 |
6265×2850×3066 |
GAB系列双盘数控经济型钢丝编织机 |
||||||||
产品型号l |
锭子 转速 (r/min) |
编织 节距 (mm) |
最大编织 胶管直径 (mm) |
中心 高度 (mm) |
总功率 (kw) |
编织 角度 |
线轴容 线量 (kg) |
外形尺寸 （长×宽×高） |
GAB16-2S |
28 |
14-50 |
Φ10 |
900 |
9 |
54°44' |
5.5 |
5120×1460×2100 |
GAB20-2S |
22 |
14-60 |
Φ13 |
900 |
9 |
54°44' |
5.5 |
5120×1460×2100 |
GAB24-2S |
19 |
15-70 |
Φ25 |
900 |
9 |
54°44' |
5.5 |
5120×1460×2100 |
GAB36-2S |
12 |
26-135 |
Φ51 |
1000 |
14 |
54°44' |
5.5 |
5616×1560×2200 |

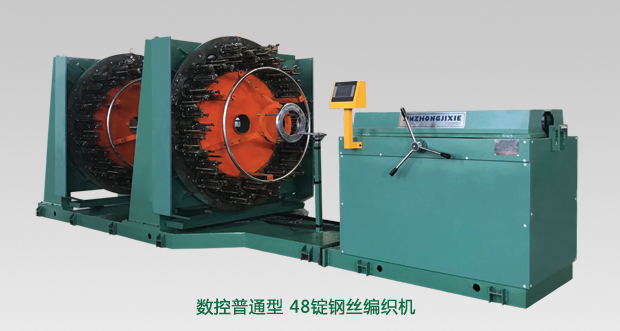

GAB48-2S |
8 |
65-273 |
Φ102 |
1163 |
20 |
54°44' |
5.5 |
6569×2456×2100 |
GAB78-2S |
4.5 |
90-389 |
Φ152 |
1515 |
31.5 |
54°44' |
5.5 |
9130×2850×3066 |
